链板式刮泥机

一.概述

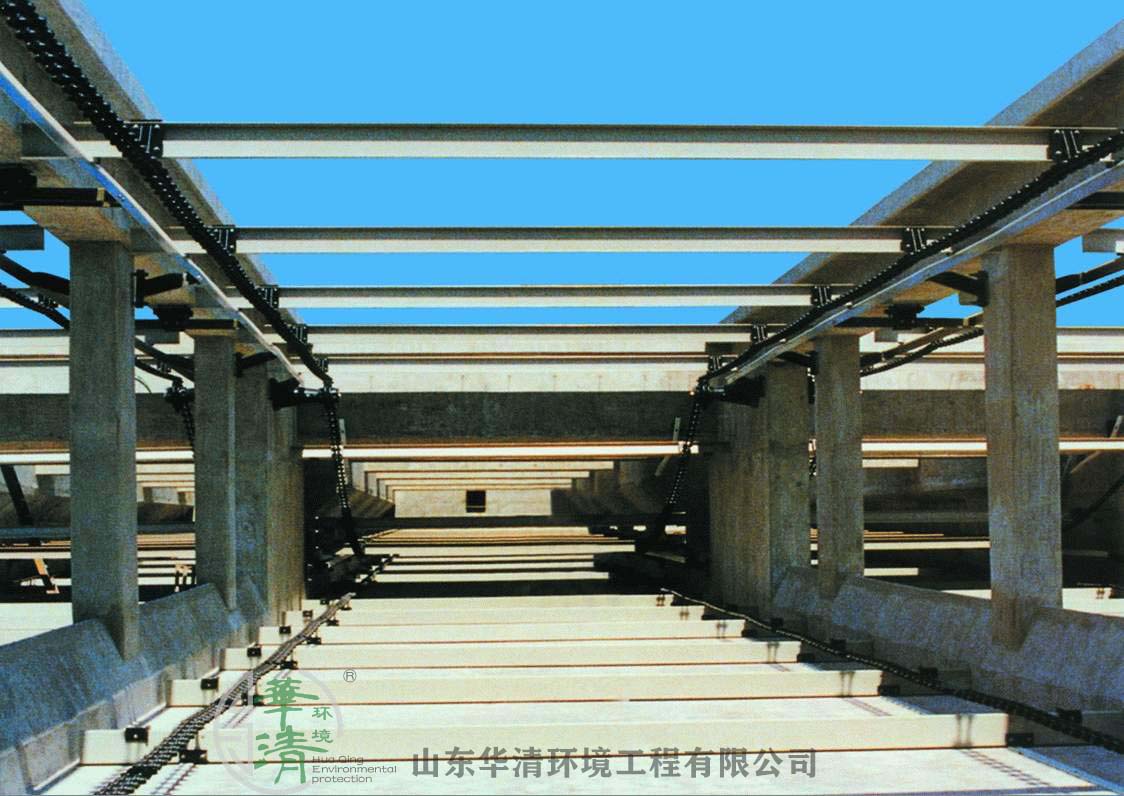

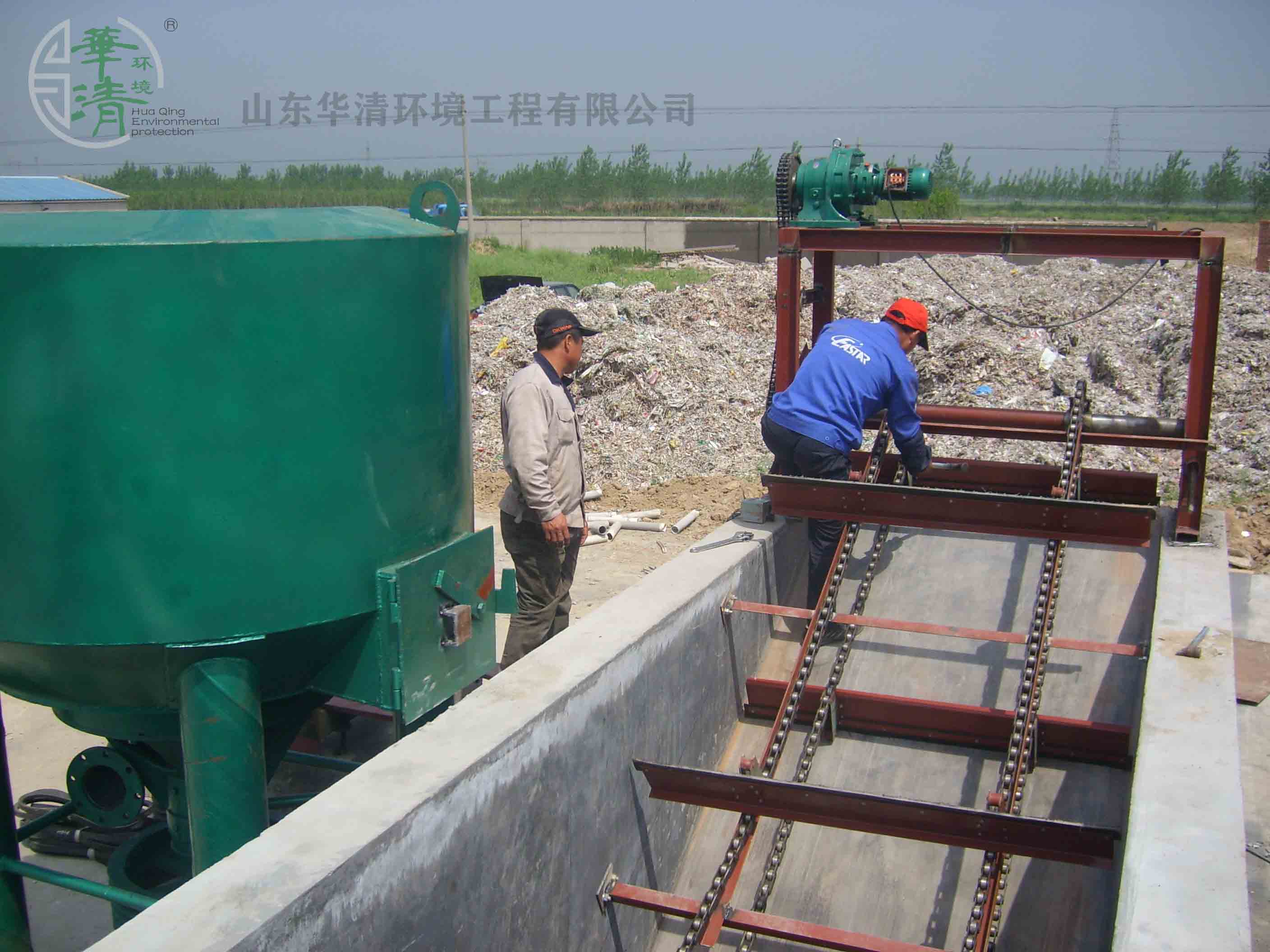

         链板式刮泥机主要用于污水处理厂中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥，并可在水面连续排除油污或去除浮渣，尤其适合沉淀物较多的沉淀池。

二.结构构造

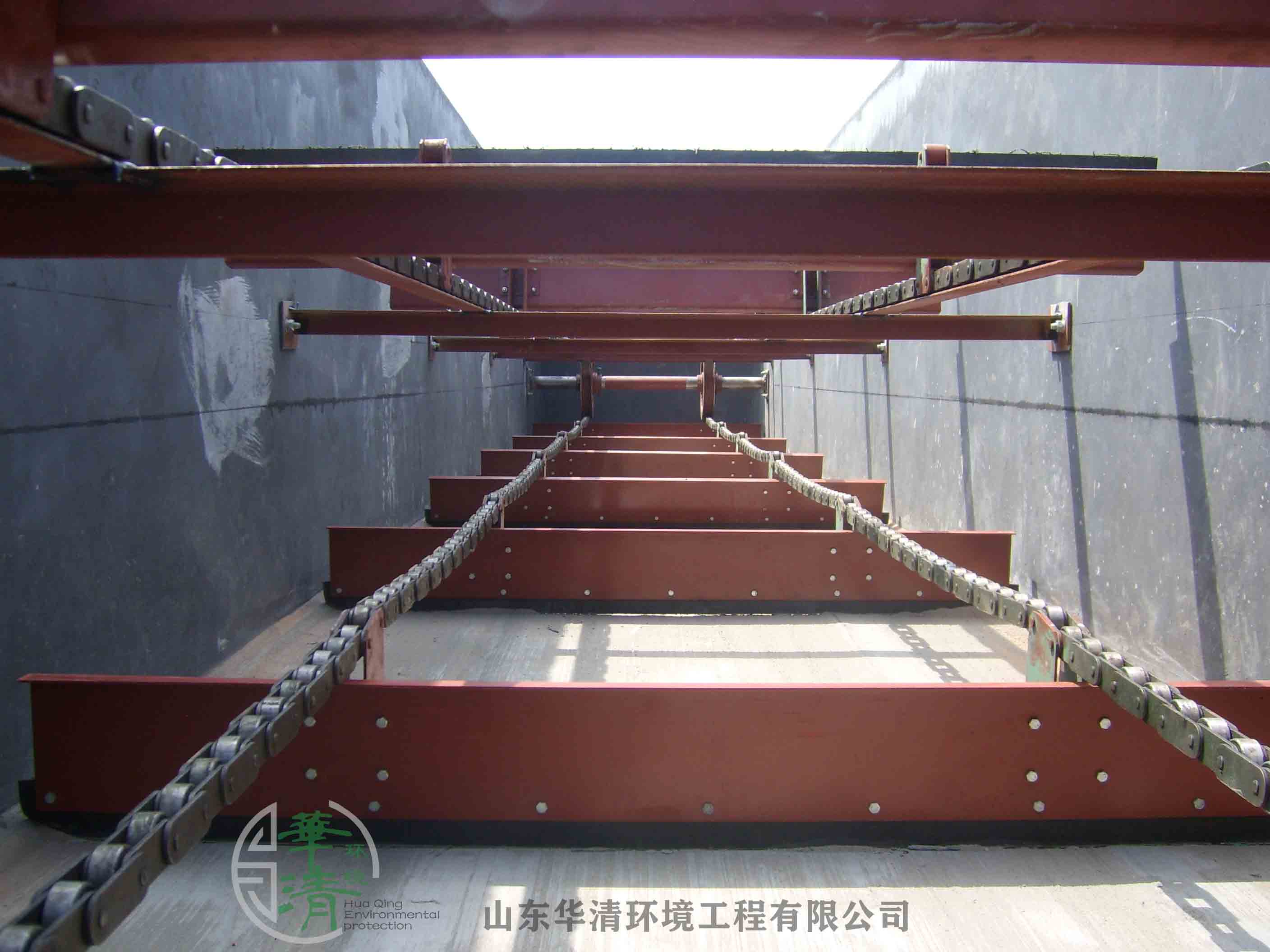

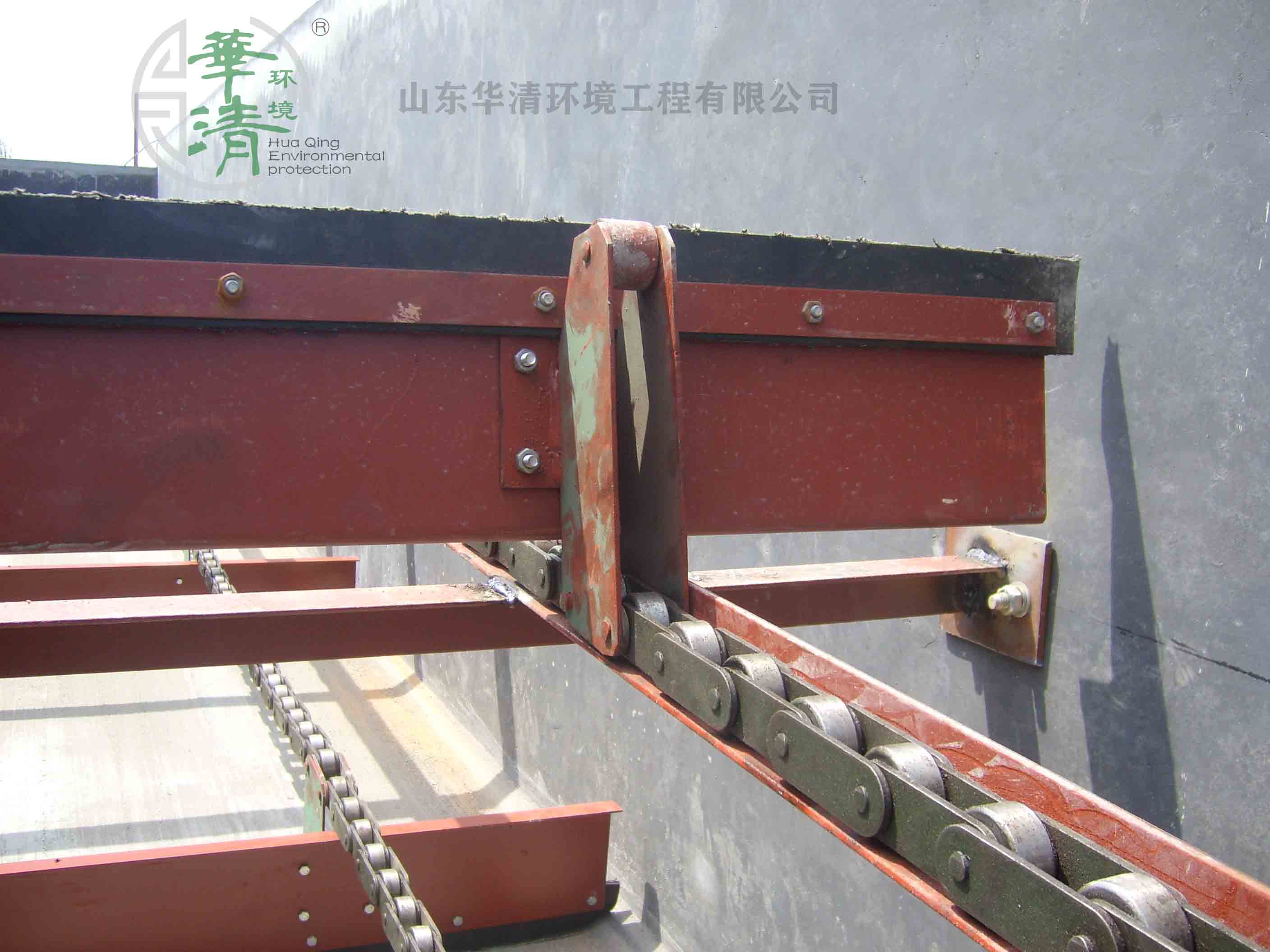

         链板式刮泥机主要由传动装置（电机减速机、传动链系统），从动轮（轴）装置、主动轮（轴）装置、张紧轮（轴）装置、传动链与刮板、托架、电控箱等部件组成。

三.设备特点
         1、增加了轨道支撑梁，解决有因无力支撑连难以检查链要以及链条断裂掉入池内难以检修的问题。
         2、加大了上下轨道的宽度，使链条在行走过程中始终保持在轨道上，不致出现脱轨的情况。
         3、在满足强度和刚度要求的基础上尽量减小主从东链轮尺寸（指厚度）及轴的尺寸。
         4、刮板的连接作了较大的改进
         5、链板式刮泥机与行车式虹吸泥机都可根据用户工艺要求设计或调定排泥量以节约用水。

         6、外链板的连接由焊接改为螺钉连接，外链板仍不平板型，结构简单克服了原来在45号钢板上焊接，寒风容易产生裂纹而降低强度的缺点。
         7、板可以在与链条连接的刮板上转动，刮板始终朝下。降低了隔油池液面上部的高度，从而减少投资
         8、了主动轴的直径，索引链轮直径适当加大，使刮板由主动轴上部通过时，能缓慢的深入油层内。克服了由于主轴直径大，牵
链轮直径小，致使刮板由主轴上部通过时（指刮板可转动的情况），必须翻转360度而突然打入油层，不利于除油的缺点。增加了齿数、链条与齿数之比为除不尽的数，从而增加了链条与链轮的接触部位。链条与链轮接触部位不断变换，使链条磨损均匀，这都有益于提高链条的使用寿命。

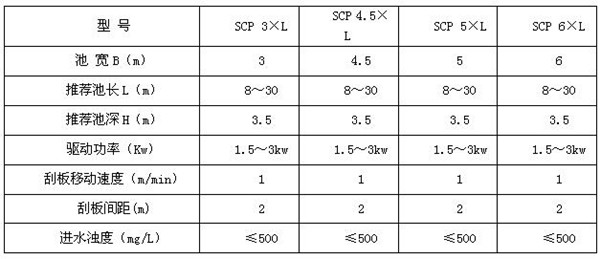

四.设备型号
